Taretli Çok Amaçlı Torna CNC Torna Freze Torna MYL1000
BMT65-12 istasyonlu servo güç taretli kesme makinesi, çoklu istasyonlara, yüksek hassasiyete ve iyi kesme rijitliğine sahiptir;
Vida somunu, yüksek rijitlik sağlayan çift somunlu bir yöntemdir;
Yüksek hassasiyeti korumak için rulman sabitlenmiştir.
Kılavuz rayın baş vidasının çapı 32 mm ve adım uzunluğu 10 mm'dir ve sürükleme tablasının hızı yüksektir, hareket hızı 30 m/dak'dır.
Makine gövdesi, motor çerçevesi, yatak yuvası ve X ekseni kızağı, kompakt bir mekanik yapı ve güzel bir görünüm sağlamak için entegre edilmiştir.

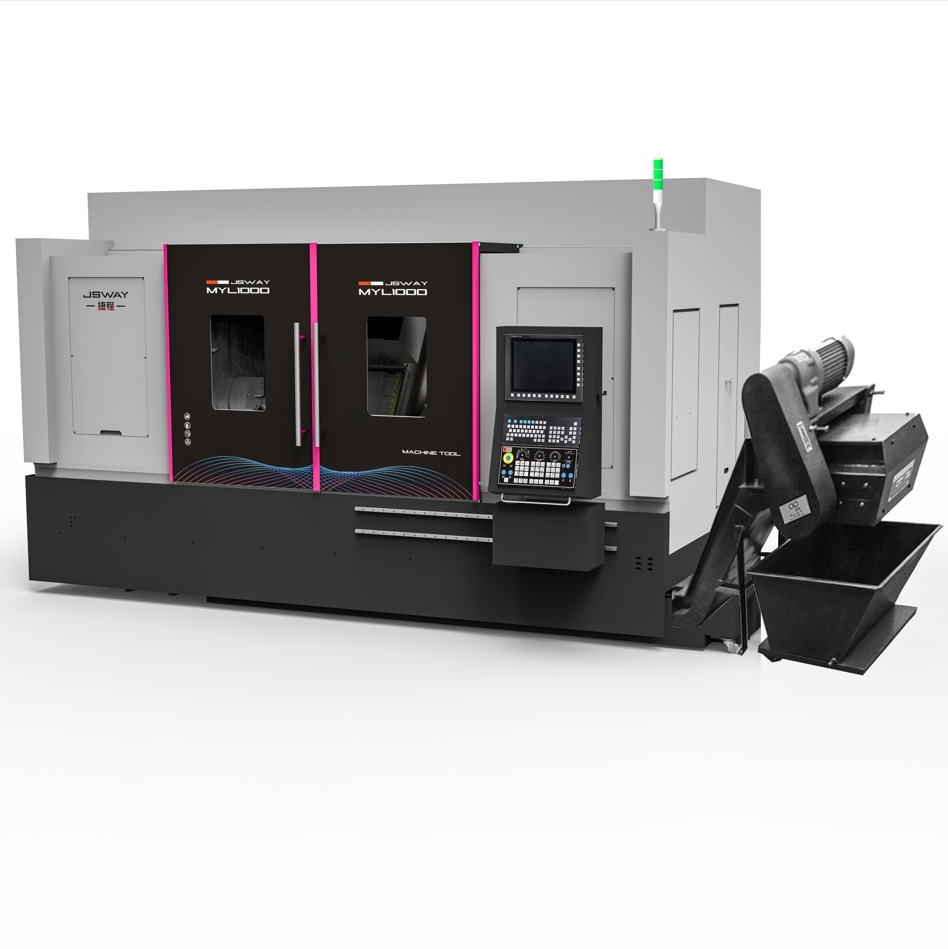

Taretli Çok Amaçlı Torna Tezgahı MYL1000
Taretli torna tezgahı, aynı anda birden fazla kesici takımı tutabilen bir takım tutucu olarak düşünülebilir ve farklı takımlarla indekslenebilir. Frezeleme işlemleri sırasında takımları verimli ve hızlı bir şekilde değiştirebilir. Bu nedenle, taretli torna tezgahı, tek bir parça üzerinde manuel olarak takım değiştirmeden bir dizi işlem gerçekleştirmek için özellikle uygundur.
FEATURE:
● Maksimum işleme çapı 450 mm
● Maksimum işleme uzunluğu 1000 mm
● Maksimum çubuk çapı 72 mm
● Milin içinden geçen delik çapı 90 mm
● Z ekseni hareket mesafesi 1020 mm
● X ekseni hareket mesafesi 230 mm
● Y ekseni hareket mesafesi ±50 mm
(Z/X/Y) seyahat hızı 30 m/dak
● Bağımsız kılavuz vida ve besleme mili.
● Otomatik çapraz besleme fonksiyonu.
● Otomatik besleme ve diş açma işlemleri tamamen birbirine kenetlenmiştir.
● T kanallı çapraz kızak
● Şanzımanın üst tasarımı daha fazla işlevsellik sağlıyor.
● Punta, konik tornalama işlemleri için yana kaydırılabilir.
● Dişli freze başlığı daha fazla tork üretir.
● Freze başlığı ±90° eğilebilir.
Özellikler
◆ 26KW dahili elektrikli A2-8 iş mili, iş mili salınımı <2μm, çeşitli işleme ihtiyaçlarını karşılar. X/Y/Z eksenlerinde 3,1/3,1/1,8 KW servo motor, güçlü frezeleme fonksiyonu ve ultra verimli işleme sağlar.
◆ 12 istasyonlu BMT65 servo güç taret sistemi, 3 μm tekrarlı konumlandırma hassasiyetine sahip hızlı takım değiştirme özelliği, yüksek frezeleme gücü, güçlü rijitlik ve tüm istasyonlarda 90°/0° güç başlıkları kullanılabilir.
◆ ±50 mm hareket mesafesine sahip 30° enterpolasyonlu Y ekseni sayesinde, taret ağırlık merkezi kızak rayının aralığı içinde yer alır, bu da frezeleme rijitliğini büyük ölçüde artırır ve karmaşık büyük parçaların işlenmesini kolaylaştırır.
◆ Çift somunlu bilyalı vida, 32 mm adım ve 10 mm hatveye sahip vida kılavuz rayı, 30 m/dak hareket hızına sahip kızak tablası.
◆ Makine gövdesi, motor çerçevesi, yatak yuvası ve X ekseni kızak plakası birbirine bağlı bir yapıdadır.
Model | MYL1000 | |
Sistem | SYNTEC | 22TB |
İşleme kapasitesi | Maksimum işleme çapı | Ø450 mm |
Maksimum işleme uzunluğu | 1000 mm | |
Maksimum çubuk çapı | Ø72 mm | |
Milin delik çapı | Ø90 mm | |
Seyahat | Z ekseni hareketi | 1020 mm |
X ekseni hareketi | 230 mm | |
Y ekseni hareketi | ±50 mm | |
(Z/X/Y) Seyahat hızı | 30 m/dak | |
Motor gücü | Z ekseni besleme servo motoru | SYNTEC 1.8 KW |
X ekseni besleme servo motoru | SYNTEC 3.1 KW | |
Y ekseni besleme servo motoru | SYNTEC 3.1 KW | |
Ana mil gücü | 26 KW | |
Taret servo motor gücü | SYNTEC 3.1 KW | |
Taret aleti değiştirme servo motoru | SYNTEC0.75 KW | |
Makine | Boyut | L3373 x G2325 x Y2340 mm |
Ağırlık | 6500 KG | |
