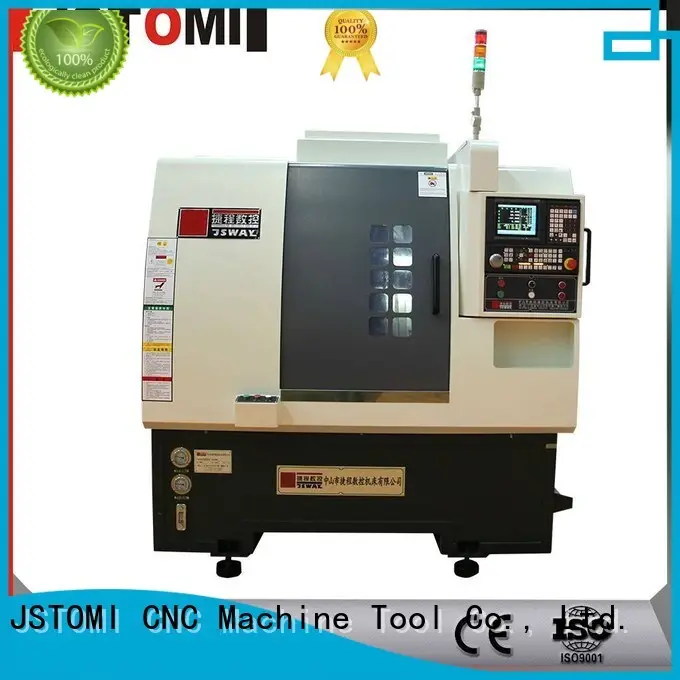

Sauter servo taretli 4 eksenli CNC freze torna tezgahı SY500/S500/SY300/S300 işleme merkezi1
1. JSway'in hammaddeleri yüksek kalitededir ve premium tedarikçilerden kaynaklanmaktadır.
2. Yüksek performans elde etmek için ürün sıkı kalite kontrol sistemi ve operasyon akışıyla formüle edilmiştir.
3. Zhongshan JSTOMI CNC Takım Tezgahı Co., Ltd. sürekli olarak iyi müşteri hizmetleri sunacaktır.
5 Eksenli Y eksenli CNC Torna Makine Alet CFG46Y2:
1. Y ekseni gravür işlevine sahiptir.
2. Bu model tornalama, kenar frezeleme ve delme içindir.
3. İşleme için geniş alan, Z/X ekseni hareketi uzundur.
4. Y ekseninin 2 yaşam aracı vardır; X ekseni 5-7 çete aracı kurabilir.
5. Japonya dişli, düşük sesler, y ekseni yaşam aracı için yüksek hassasiyet.
6. C ekseni indeksleme fonksiyonlu iş mili.
5 Eksenli Y eksenli CNC Torna Makine Alet CFG46Y için Teknik Parametre2
| NC | TAIWAN/GUANGZHOU | LNC/SYNTEC/GSK |
| Mil | Tayvan Posa | A2-5/46 mil |
| X.Z ekseni servo motoru | Japonya YASKAWA | 1300 W |
| Y ekseni servo motoru | Japonya YASKAWA | 750W |
| Mil servo motor | Japonya YASKAWA | 4.4 KW |
| Mil Servo Paketi | Japonya YASKAWA | 5.5 KW |
| Kurşun vida/kurşun ray | Tayvan HIWIN/PMI | C3, seviye Iki |
| Rulman | Japonya NSK, Almanya FAG | P4 seviyesi |
| Kurşun vidası için kuplör | Almanya'dan | yüksek Hassasiyet |
| Parametre | ||
| Kapasite | Mil deliği | ¢56 mm |
| Maks. malzeme çapı | ¢45 mm | |
| Maks. işleme çapı | ¢350 mm | |
| Maks. işleme uzunluğu | 180 mm | |
| Maks. x ekseninin hareketi | 720 mm | |
| Maks. z ekseninin hareketi | 280 mm | |
| Maks. Y ekseni hareketi | 100 mm | |
| Hızlı hız (x ekseni/z ekseni) | 36 m/dk | |
| Yeniden konumlandırma doğruluğu | 0.005 mm | |
| Motor | Mil Servo Motoru | 4.4 KW |
| Mil hızı | 3000 devir/dakika | |
| X/Z ekseni servo motoru | 1300 W | |
| Y ekseni servo motoru | 750 W | |
| Güç ünitesi için servo motor | 750 W | |
| Aletler | Çete tipi araçlar | 3--5 |
| Toplam Yaşam Gücü Alet Birimi | 2 | |
| Yaşayan takım tutucu boyutu | ER20/25 | |
| Diğer | Toplam güç | 7KW |
| Boyut (U x G x Y) | 2070*1580*1870 | |
| N.W. | 2550 KGS |
(1) A2-4 iş mili Tayvanlı
(2) Japonya'dan P4 seviyesi NSK yatağını kullanın
(3) 6000 rpm'ye kadar yüksek hız.
(4) Maks. Çubuk malzeme çapından 35 mm'dir.
(5) 5 inç Maual Chuck'ı aşabilir
(6) 5 inç hidrolik 3-çeneli torna tezgahı kurabilir
(1) Mil motoru Yaskawa'dan
(2) 4.4kw mil motoru
(3) 4500 rpm'ye kadar yüksek hız.
(4) Servo motoru düşük döndüğünde daha büyük tork alabilir
X/Z Ekseni Servo Motor ve Servo Paketi
(1)
Çete tipi CNC torna makinesi gövdesi.
(2)
X ekseni ve z ekseni düzeneği
Doğrusal Kılavuz ve Top Skor
NSK Yatağı
P4 seviyesi
(1) çete tipi CNC torna makinesi gövdesi.
(2) X ekseni ve Z ekseni düzeneği.
(3) Çete tipi için eğimli yatak.
(4) Hiwin kurşun vidası ve çift
(5) NSK Yatağı.
(1) Çete tipi CNC torna makinesi CFG46Y2 modeli için tam kapak.
(2) Kapak için paslanmaz çelik.
(3) Çete türü 6 ila 7 aracı kurabilir.
(4) Ücretsiz 2 uzun ve 2 kısa araç tutucu sağlayın
(5) Y Eksen Yaşam Alet Boyutu ER25, Aletler Çapı 1 ~ 16 mm
(1) X ekseni için 13000W Yaskawa Servo Motoru
(2) Z ekseni için 1300W Yaskawa Servo Motoru
(3) Y ekseni için 850W Yaskawa Servo Motoru
(4) 1300W Yaskawa Servo Motor Yaşam Aracı
(5) Seyahat hızı için 36 m/dk
1) Tayvan'dan hidrolik silindirler.
(1) Hidrolik soğutucu
(2) Hidrolik pompa motor kullanımı 2 hp kullanın
(1) 4 eksen tipi CNC torna makinesi için elektrik dolapları
(2) İş mili motoru için Yaskawa Servo Paketi
(3) X ekseni ve y ekseni motoru için Yaskawa'dan servo motor sürücüsü
(4) Schneider Switch
(1) Denetleyici paneli
(2) Denetleyici Syntec, GSK vb. İçin değişiklik olabilir.
(3) Kontrolör İngilizce olarak ayarlanabilir
(4) Jstomi ve JSway iki logosumuz var.
basınç kapısı
(1) HTS CE Sertifikalı Tüm CNC Torna Makine Aleti
(2) ECM CE Sertifikalı Tüm CNC Torna Makine Aleti
